Pinetek Networks ha desarrollado IOL Core4, un módulo maestro compacto compatible con IO-Link para sistemas integrados. Conecta hasta cuatro sensores o actuadores industriales a través de SDCI IEC 61131-9 y está diseñado para integrarse en hardware IIoT, monitoreo y control personalizado.
Este módulo utiliza dos transceptores maestros IO-Link duales MAX14819 de Analog Devices. La versión estándar PT-1204 depende del sistema host para ejecutar la pila maestra IO-Link, mientras que la versión PT-1205 equipada con microcontrolador ejecuta la pila localmente en el módulo. Pinetek actualmente llama públicamente a este último IOL Core4 Pro.

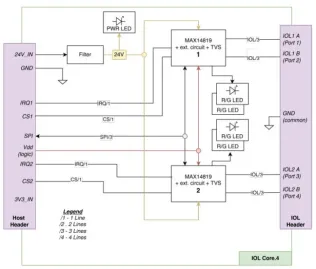

Diagrama de bloques de LIO Core4
La interfaz del host proporciona señales de alimentación de 24 V, lógica de 3,3 V, SPI, interrupción y selección de chip a través del conector de 2,54 mm. El segundo conector tiene cuatro puertos IO-Link con señales L+, DIA y CQ. Cada puerto admite dispositivos Clase A, proporcionando hasta 500 mA en L+ y hasta 150 mA en CQ.
Este módulo se alimenta con una fuente de alimentación de 24 V con una tolerancia de ±20 %, mientras que el lado del host utiliza una lógica de 3,3 V. Pinetek especifica una corriente de suministro máxima de 24 V de 2 A a través del conector del host.

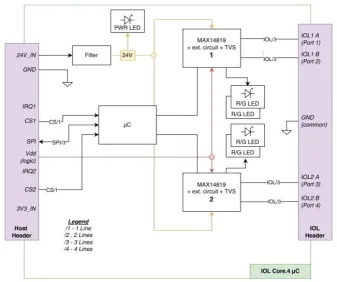

Diagrama de bloques de LIO Core4 pro
Para su evaluación, Pinetek proporciona un kit Raspberry Pi con un módulo PT-1204 estándar, placa portadora, fuente de alimentación de 24 V y cable de sensor. El vehículo se conecta a través del conector GPIO de 40 pines de Raspberry Pi y, opcionalmente, puede alimentar la propia Raspberry Pi. Raspberry Pi 4 y 5 figuran como hosts compatibles.

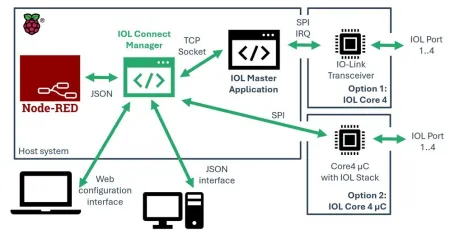

Software IOL Core4 y arquitectura integrada de host
El software de Pinetek incluye la aplicación IOL Master, con ejemplos de código abierto en C y Python disponibles a través de GitHub.
Las aplicaciones de usuario se comunican con el proceso principal a través de TCP y el IOL Connect Manager opcional agrega administración IODD, integración Node-RED, API JSON, configuración basada en web y soporte SQLite.

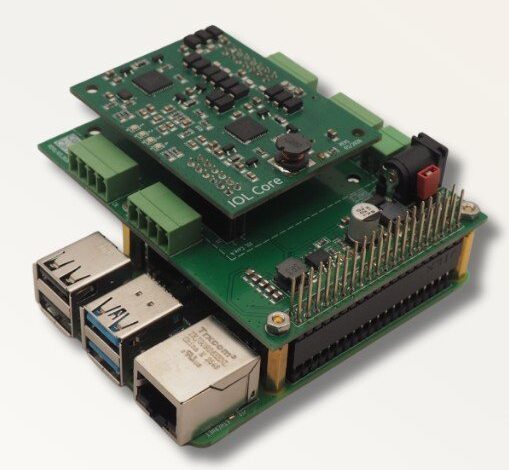

Kit de evaluación LIO Core 4
El tamaño de IOL Core4 es de 60 × 45 mm, la altura es de aproximadamente 15 mm y admite soporte M3. Su rango de temperatura de funcionamiento especificado es de -25 °C a 60 °C, pero Pinetek señala que las clasificaciones finales dependen del diseño completo del sistema host.
Este módulo es compatible con dispositivos IO-Link pero no está certificado como maestro IO-Link. Pinetek lo describe como un componente integrado en un sistema más grande en lugar de un producto independiente.
Más información
este Kit de evaluación de LIO Core4 Se puede obtener de Patricio Redes 270€ IVA y envío no incluidos. El kit incluye módulos PT-1204 estándar, mientras que los precios y la disponibilidad de los módulos independientes están disponibles directamente con la empresa.
