Elkhart Lake lanza UP Squared 6000 SBC y mini PC






[Updated: Dec. 16] – Las mini PC «UP Squared 6000» SBC y «6000 Edge» de Aaeon con un precio de $ 219 y superiores ejecutan Linux o Win 10 en Elkhart Lake. Las especificaciones incluyen hasta 8GB LPDDR4 y 64GB eMMC y 1GbE, 2.5GbE, SATA, HDMI, DP, 2x USB 3.2 Gen2, 3x M.2 y placas portadoras opcionales.

Aaeon ha comenzado a reservar en su último tablero UP respaldado por la comunidad. Las mini PC UP Squared 6000 SBC y UP Squared 6000 Edge siguen a la UP Squared 2017 y la UP Squared Pro más rica en funciones de este año, las cuales utilizan el SoC Apollo Lake de Intel. Hace más de un año, Aaeon se burló del UP Squared 6000 Edge cuando reveló que planeaba producir UP Squared Pro 2 impulsado por Elkhart Lake.



UP Squared 6000 (izquierda) y UP Squared 6000 Edge
(Haga clic en la foto para ampliarla)

Aaeon ha abierto pedidos anticipados para las PC integradas UP Squared 6000 SBC y UP Squared 6000 Edge, y comenzará a enviarse en febrero de 2022. Tanto SBC como Edge Mini PC proporcionan cuatro SKU basados ​​en diferentes procesadores Elkhart Lake. Todos son compatibles con Ubuntu 20.04, Yocto 3.1 y Windows 10 y 10 IoT Core.

Los cuatro SKU de UP Squared 6000 y 6000 Edge son los siguientes, donde EU se refiere a la unidad de ejecución de gráficos Intel UHD Gen11 y la lista de GB a RAM / eMMC):

  • Celeron N6210 (2x 1.2GHz / 2.6GHz, 16EU, 6.5W) -219 USD (SBC), 289 USD (borde); 2GB / 32GB
  • Pentium J6426 (4x 2.0GHz / 3.0GHz, 32EU, 10W) ​​- $ 309 (SBC), $ 379 (edge); Intel PSE de 4GB / 32GB
  • Átomo x6413E (4x 1.5GHz / 3.0GHz, 16EU, 9W) -US $ 319 (SBC), US $ 389 (borde); 4GB / 32GB-Agregue Intel PSE, ECC, TPM, soporte de operador
  • Átomo x6425RE (4x 1.9GHz, 32EU, 12W) -US $ 369 (SBC), US $ 439 (edge); 8GB / 64GB-Agregue Intel PSE, ECC, TPM, soporte de operador, TCC

La funcionalidad es ligeramente diferente, según el SKU, como se muestra en los puntos clave anteriores y en la tabla de SKU a continuación. Estos dos SKU basados ​​en Atom de gama alta proporcionan una placa de soporte opcional que se encuentra sobre la placa principal. El operador también se venderá como parte del paquete de computación de borde UP Squared 6000, conectado al motor de servicio programable Intel de Elkhart Lake a través de un conector de 100 pines. Intel PSE se basa en el núcleo de soporte Arm Cortex-M7 en tiempo real y admite la administración remota de dispositivos fuera de banda (OOB) y dentro de banda (INB). El operador agregará un segundo HAT de 40 pines, CANbus y más puertos SATA y GbE, así como otras características (ver más abajo).



UP Squared 6000 diagrama de bloques (izquierda) y tabla de comparación de SKU
(Haga clic en la foto para ampliarla)

Aaeon dijo que los procesadores Intel Atom x6000, Pentium y Celeron de la serie Elkhart Lake de 10 nanómetros proporcionan 1,7 veces la velocidad de la CPU y el doble de rendimiento de gráficos 3D que Gemini Lake. Estos procesadores han aparecido en SBC, incluida la placa PICO-EHL4 Pico-ITX de Aaeon. El Atom x6425RE en el SKU industrial de gama alta agrega tecnología Intel TCC para sincronizar datos, comunicación y ejecución entre redes de dispositivos IoT.

Al igual que los primeros UP Squared Pro, el tamaño del modelo 6000 es de 101,6 x 101,6 mm. Las características principales incluyen SATA III con fuente de alimentación y GbE, 2.5GbE, HDMI 2.0b, DP 1.2 y 2 puertos USB 3.2 Gen2.



Vista detallada de UP Squared 6000
(Haga clic en la foto para ampliarla)

El SKU basado en Atom agrega eDP, puerto Gen2 OTG Type-C e interfaz RS-232/422 proporcionada como puerto en la mini PC Edge. Edge también expandió el conector de E / S de audio a conectores de audio duales y desconectó el conector externo para el GPIO de 40 pines de la placa. UP Squared 6000 y Edge tienen un conector de 12VDC, un rango de 0 a 60 ° C, un disipador de calor, un perro guardián, un RTC y TPM 2.0 en el modelo Atom.

Las funciones extendidas incluyen ranuras M.2 M-key, B-key y E-key para NVMe o Myriad X NPU, 5G y WiFi / BT opcionales. Proporciona una ranura para tarjeta micro SIM y el sistema Edge proporciona 6 soportes para antena. Atom SKU proporciona un conector B2B de 100 pines para la placa portadora opcional.

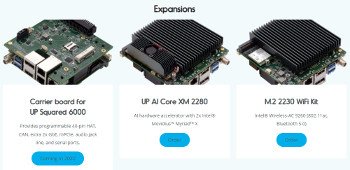

Accesorios UP Squared 6000 (de izquierda a derecha): placa portadora, UP AI Core XM 2280 (2x Myriad X) y kit WiFi M.2 2230
(Haga clic en la foto para ampliarla)

El kit de computación de borde UP Squared 6000 con Atom x6425RE y placa portadora (o accesorio de placa portadora en SBC) agrega dos puertos GbE (a través de Marvell Alaska), un puerto RS232 / 422/485 y un puerto de depuración micro USB. Conéctese a PSE. El operador también proporciona una segunda interfaz SATA con fuente de alimentación, una ranura mini-PCIe con unidad USB 2.0 e interfaces CANBus y UART. También hay una interfaz GPIO de 40 pines, a juzgar por la imagen, puede proporcionar pines adicionales. La caja del kit de 117 x 106 x 82 mm se puede reducir a un rango de 0 a 50 ° C.



Vista detallada del paquete informático UP Squared 6000 Edge (izquierda) y UP Squared 6000 Edge
(Haga clic en la foto para ampliarla)

El kit de computación de borde UP Squared 6000 vendrá con una pila Ubuntu 20.04 LTS con Linux 5.13, Intel OpenVino, Intel Media SDK e Intel Python. El lanzamiento también incluirá bibliotecas de sensores y E / S de MRAA y UPM, Docker-CE, Kubernetes k3s, ONNX, AWS Greengrass y más.

Al igual que otras placas UP, los productos UP Squared 6000 también son compatibles con los recursos, descargas y soporte técnico de la comunidad UP. Como de costumbre, esta no es una placa de especificaciones completamente abierta, pero se han publicado los archivos de diseño 2D / 3D.

Las especificaciones enumeradas para UP Squared 6000 y UP Squared 6000 Edge incluyen:

  • Procesador: Intel Elkhart Lake (consulte los puntos clave anteriores)
  • Almacenamiento de memoria:
    • LPDDR4 de 2GB a 8GB (por SKU); ECC en banda disponible en Atom SKU
    • EMMC de 32 GB o 64 GB
    • SATA III con fuente de alimentación (la segunda SATA con fuente de alimentación en la bahía opcional)
    • SSD está disponible a través de M.2 M-key (ver extensión)
  • redes:
    • Puerto de 1 GbE, compatible con WoL, PXE, TSN, TCC (solo x6425RE); Intel i210-IT
    • Puerto de 2,5 GbE, compatible con WoL, PXE, TSN, TCC (solo x6425RE); Intel i225-IT
    • Agregue 2 puertos GbE en el operador opcional (a través de Marvell Alaska)
    • WiFi / BT y 4G / 5G están disponibles a través de las teclas M.2 E y B (ver extensión)
  • Entrada / salida de medios:
    • Puerto HDMI 2.0b
    • Puerto DP 1.2
    • eDP (solo aplicable a Atom SKU)
    • Entrada de micrófono, conector de salida de línea (disponible a través del conector del Edge)
  • Otra entrada / salida:
    • 2 puertos USB 3.2 Gen2
    • Puerto USB 3.2 Gen2 OTG Tipo-C (solo para Atom SKU)
    • 2 conectores USB 2.0
    • Conector de alimentación del ventilador; UART a través de un portador opcional
    • RS-232/422 (solo SKU de Atom); se puede usar como puerto DB9 en Edge
    • Puerto RS232 / 422/485 y CANBus a través de un portador opcional (puede ser un puerto compartido)
    • Puerto de depuración micro USB a través de un portador opcional
  • expansión:
    • Conector GPIO de 40 pines (segundo 40 pines a través de un portador opcional)
    • Conector B2B de 100 pines con soporte opcional (solo SKU de Atom)
    • M.2 M-key 2242/2280 para SSD NVMe opcional de 256 GB o UP AI Core XM 2280 y 2x Myriad X
    • La tecla B M.2 3042/3052 puede ser 4G o 5G, etc.
    • M.2 E-key 2230 para WiFi / BT opcional (Intel Wireless-AC 9260)
    • Ranura para tarjeta micro-SIM
    • Mini-PCIe con una segunda tarjeta micro-SIM a través de un operador opcional
  • Otras características: perro guardián; TPM 2.0 (solo SKU de Atom); RTC con batería; radiador pasivo; antena 6x instalada en Edge; disponibilidad 2035; archivo 2D / 3D
  • Alimentación: conector de 12 V CC, 6 A, con AT / ATX, botón de encendido, el consumo de energía de cada SKU es de 22 W a 38 W
  • Temperatura de funcionamiento: 0 a 60 ° C; 0-90% de humedad relativa sin condensación
  • Dimensiones-101,6 x 101,6 mm (SBC); 207 x 174 x 121 mm (borde)
  • Sistema operativo: Ubuntu 20.04 LTS (las imágenes están disponibles para descargar), Yocto 3.1 y Windows 10 y 10 IoT Core

Más información

Las mini PC UP Squared 6000 SBC y UP Squared 6000 Edge tienen un precio de US $ 219 y US $ 289, respectivamente, y se enviarán en febrero. El kit de computación de borde UP Squared 6000 con placa portadora se lanzará a un precio no revelado a principios de 2022.Se puede encontrar más información en Aeon anuncio,así como también UP cuadrado 6000 y UP cuadrado 6000 lados Producto / página de compras y Página del producto UP Squared 6000 Edge Computing Suite.
