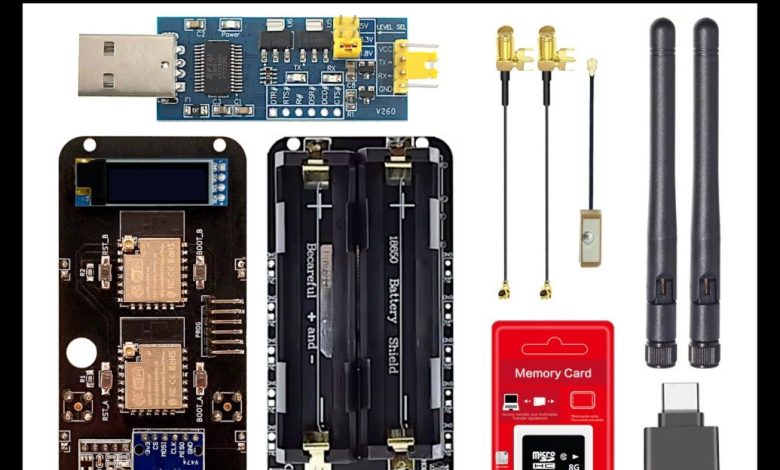

HackerBox lanzó el número 0128, titulado «Mesh Deck», una plataforma de comunicaciones de bricolaje construida alrededor de una placa de desarrollo ProMicro nRF52840, un módulo LoRa basado en SX1262, un receptor GPS, una pantalla OLED y un pequeño teclado QWERTY. Este kit se enfoca en ensamblar y configurar nodos Meshtastic portátiles para permitir mensajería descentralizada sin servicio celular o de Internet.
El controlador principal es un puwei La placa se basa en el sistema en chip nRF52840 de Nordic Semiconductor. Este dispositivo combina un procesador Arm Cortex-M4F de 64 MHz, memoria flash de 1 MB y 256 KB de RAM, y es compatible con Bluetooth 5, Thread, Zigbee, ANT, USB, SPI, I2C, UART, PWM y ADC.
Las conexiones LoRa son manejadas por un Pensador Ra-01SH Módulos basados en Semtech SX1262 transceptor. La radio admite comunicaciones remotas de espectro extendido con una potencia de salida de hasta +22 dBm y se conecta a una antena externa de 915 MHz a través de un conector SMA montado en el borde.

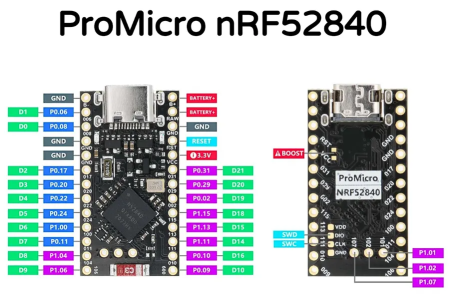

Distribución de pines ProMicro nRF52840
La plataforma de malla también incluye un ATGM336H Un receptor GNSS con antena cerámica permite a Meshtastic adjuntar información de ubicación a mensajes y datos de nodos. El OLED de 128 × 64 muestra información de estado y menú, mientras que el mini teclado CardKB proporciona entrada de texto a través de un pequeño diseño QWERTY.

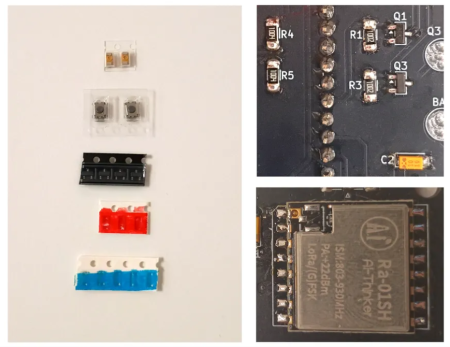

El ensamblaje implica montar componentes de montaje en superficie y de orificio pasante en una PCB Mesh Deck personalizada. Las piezas SMD incluidas incluyen MOSFET, resistencias, condensadores de tantalio y botones, seguidos de los módulos y conectores más grandes. Los circuitos MOSFET conmutan periféricos como receptores GPS y zumbadores, mientras que los divisores de resistencia permiten que el nRF52840 monitoree una batería opcional.
Componentes SMD de cubierta de malla

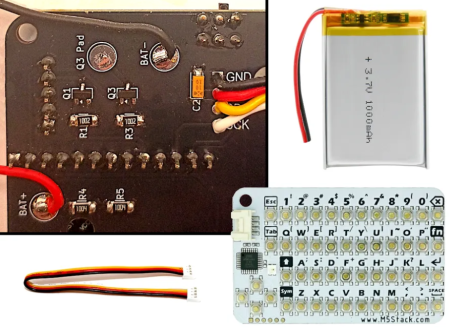

La placa puede funcionar con una batería opcional de polímero de litio de 3,7 V conectada a través de una almohadilla dedicada. El módulo ProMicro incluye carga integrada con corriente seleccionable de 100 mA o 300 mA, mientras que un interruptor deslizante desconecta la batería de tierra y un zumbador pasivo proporciona retroalimentación audible.
Conector de batería de cubierta de malla

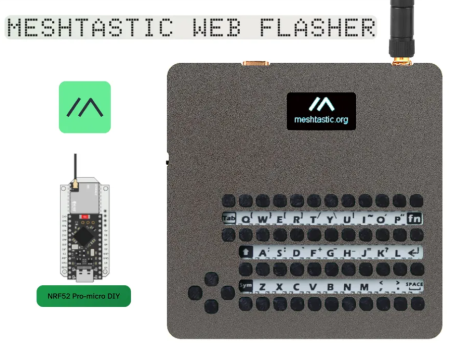

El firmware Meshtastic se puede cargar a través del gestor de arranque de almacenamiento masivo USB de la placa nRF52840. Esta guía indica a los usuarios que actualicen el gestor de arranque utilizando una imagen UF2 antes de actualizar la versión Meshtastic para el objetivo nRF52 Pro Micro DIY. Una vez configurados, los dispositivos pueden intercambiar mensajes y transmitir datos a través de nodos LoRa cercanos.
Plataforma de malla + carcasa 3D
El proyecto también incluye recintos personalizados, con orientación que indica que los diseños impresos en 3D estilo ciberdeck existentes se pueden adaptar al diseño de la plataforma de malla. El teclado, la pantalla, la radio y el hardware de posicionamiento le dan al dispositivo terminado una apariencia Cyberdeck portátil al tiempo que conserva el acceso a los controles y las conexiones de la antena.
HackerBox 0128: Cubierta de malla

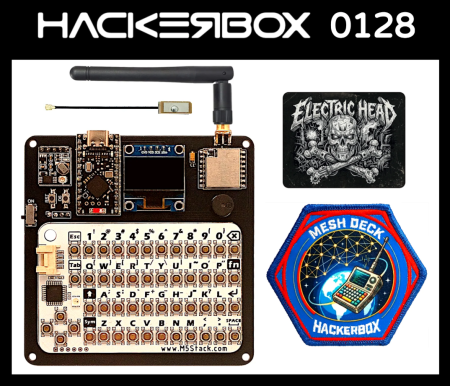

HackerBox 0128 incluye PCB Mesh Deck, placa nRF52840, módulos LoRa y GPS, OLED, teclado, antena y componentes ensamblados. Instrucciones de construcción y recursos de firmware proporcionados oficialmente guía en línea.
