ARK Electronics lanzó recientemente ARK Just A Pi, una placa portadora compacta para Raspberry Pi Compute Module 5. La placa proporciona conectividad USB, Ethernet, cámara CSI, UART, PCIe, HDMI y GPIO en un factor de forma pequeño y está diseñada para la integración con piloto automático y sistemas integrados.
ARK describe la placa como un portador de factor de forma para el Raspberry Pi Compute Module 5, con un conmutador Ethernet incorporado y un conector JST-GH para la integración con sistemas de conducción autónomos.
El operador también ofrece compatibilidad limitada con Compute Module 4, aunque ARK señala que la ranura para tarjetas MicroSD solo funciona cuando se usan módulos CM4 Lite o CM5 Lite que no incluyen eMMC.
Sólo un diagrama de bloques Pi
(Haga clic en la imagen para ampliar)

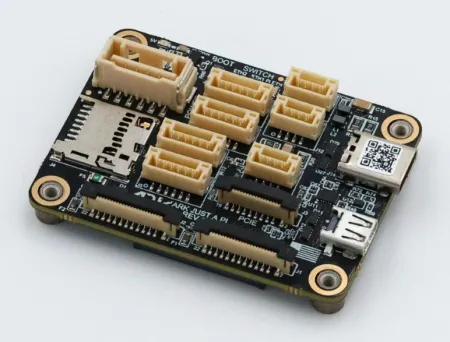

Las conexiones se centran en conectores JST-GH y FFC comúnmente utilizados en entornos de robots y pilotos automáticos. La placa incluye una entrada de alimentación Molex CLIK-Mate de 6 pines, múltiples encabezados JST-GH de 6 pines para señales UART, SPI, PWM y GPIO, y un conector FFC de 16 pines para PCIe.
Sólo una vista superior de Pi
(Haga clic en la imagen para ampliar)

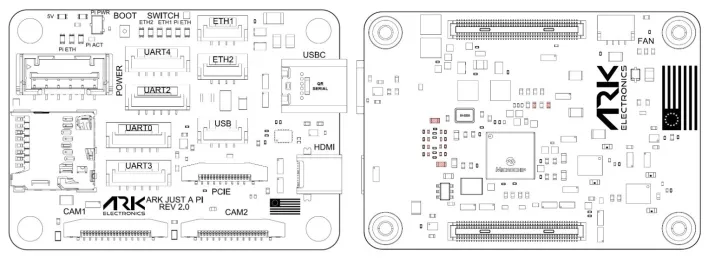

La placa también incluye conectores de cámara duales MIPI-CSI de 22 pines que coinciden con la configuración de pines CSI de Raspberry Pi 5, un puerto Micro HDMI, un puerto USB-C de doble función con soporte USB 3.0 y un conector JST-GH USB 2.0 de 4 pines. El conector del ventilador JST-SH de 4 pines sigue la distribución de pines del ventilador Raspberry Pi 5.

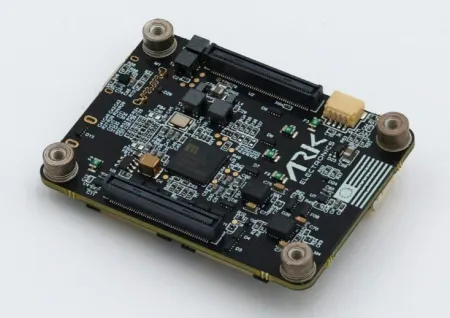

Vista inferior solo Pi
(Haga clic en la imagen para ampliar)

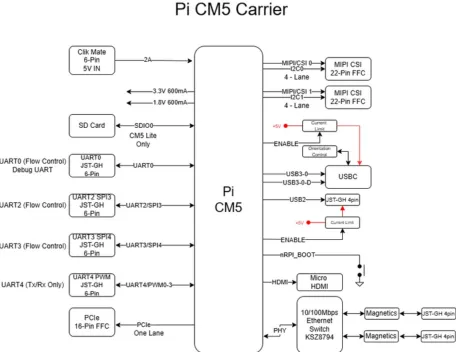

La conectividad de red se proporciona a través de dos conectores Ethernet JST-GH de 4 pines conectados al conmutador Ethernet de 10/100 Mbps integrado. Este diagrama de bloques identifica el conmutador como un dispositivo KSZ8794, con los dos puertos Ethernet enrutados mediante imanes.
Todo lo que necesitas es un periférico Pi
(Haga clic en la imagen para ampliar)
La fuente de alimentación se proporciona a través de un conector Molex CLIK-Mate de 6 pines y ARK enumera un requisito de entrada de 5 V y una corriente nominal mínima de 2 A, según los periféricos conectados. El conector de alimentación también expone señales I2C consistentes con el módulo de alimentación ARK PAB.

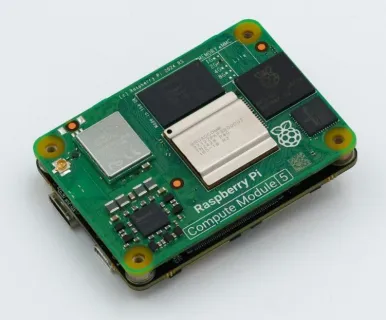

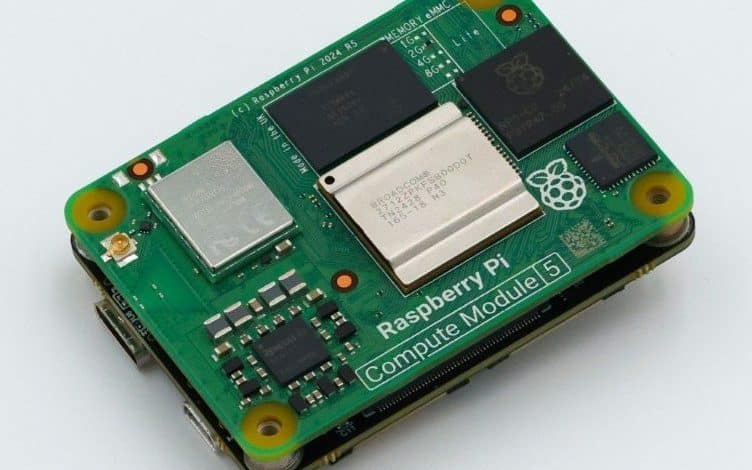

Todo lo que necesitas es un Pi + CM5
(Haga clic en la imagen para ampliar)
este documento Incluye una guía de inicio, instrucciones para actualizar los módulos CM5 Lite y CM5 eMMC, configuración de Wi-Fi, acceso SSH, detalles de distribución de pines, diagramas de bloques y modelos 3D.
Más información
este El arca es sólo un círculo de pi. El precio es de $335,00 sin la Raspberry Pi CM5 y la tarjeta SD Pi, o de $475,00 con el paquete. Sin embargo, ambas opciones están actualmente marcadas como agotadas.
