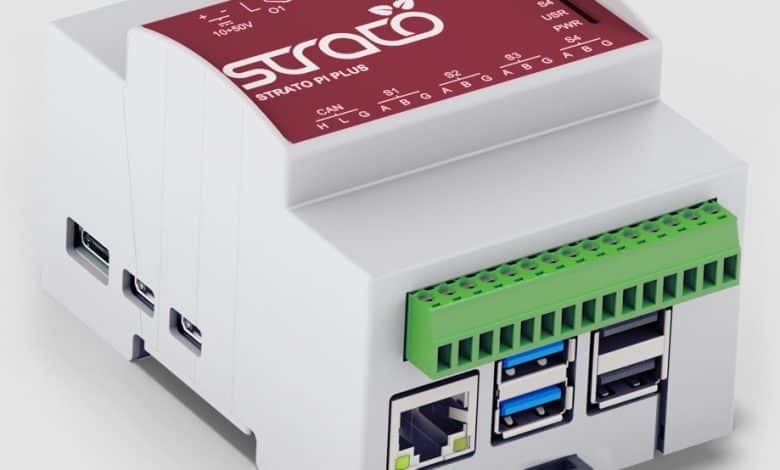

Sfera Labs ha comenzado a distribuir Strato Pi Plus, un servidor perimetral industrial de carril DIN basado en Raspberry Pi 4B o Raspberry Pi 5. El sistema añade una fuente de alimentación de 10-50 V CC, hasta cuatro interfaces RS-485 aisladas, conectividad CAN FD y un microcontrolador RP2354 independiente.
Según la documentación de Strato Pi Plus, la arquitectura híbrida combina la Raspberry Pi con un RP2354, que se ejecuta por separado del procesador principal y maneja el monitoreo del sistema, la funcionalidad de vigilancia del hardware, el control del ciclo de energía, la habilitación de la transmisión RS-485, el control de relés, la administración del ventilador y el monitoreo de la energía de entrada. Esta disposición permite que el controlador detecte una Raspberry Pi que no responde e inicie la recuperación sin depender del software que se ejecuta en el sistema operativo Raspberry Pi.
El coprocesador se comunica con Raspberry Pi a través de I²C y el controlador de Linux expone sus parámetros de control y monitoreo a través de la interfaz sysfs. Sfera Labs también admite actualizaciones de firmware RP2354 in situ a través de la interfaz GPIO de Raspberry Pi, lo que permite a los desarrolladores reemplazar el firmware estándar con una implementación personalizada si es necesario.
Vista superior de las dimensiones del Strato Pi Plus
Dependiendo de la configuración elegida, Strato Pi Plus ofrece hasta cuatro puertos RS-485 independientes y eléctricamente aislados. Cada interfaz utiliza el transceptor ADM2861E de Analog Devices, que admite velocidades de datos de hasta 500 kbps y presenta terminación configurable por software, eco local e inversión de polaridad A/B.
Los modelos equipados con CAN utilizan el controlador Microchip MCP2518FD y el transceptor MCP2558FD. Esta interfaz soporta CAN 2.0B y CAN FD, con velocidades de datos de hasta 8 Mbps en la fase de datos y hasta 1 Mbps en la fase de arbitraje. La terminación CAN también se puede habilitar mediante programación.
Vista lateral de las dimensiones del Strato Pi Plus
El sistema está disponible en tres configuraciones principales. La variante A incluye cuatro interfaces RS-485, CAN FD y un relé; la variante B reduce esto a una interfaz RS-485 manteniendo CAN FD y relé; La variante C proporciona una única interfaz RS-485. Las versiones Raspberry Pi 4B y Raspberry Pi 5 cuentan con 16 GB de memoria y refrigeración activa opcional.
La entrada de alimentación de amplio rango acepta de 10 a 50 V CC e incluye protección contra sobretensiones, protección contra polaridad inversa y un fusible reiniciable de 3,3 A. La fuente de alimentación interna puede suministrar hasta 30 W a través de su regulador principal de 5 V, mientras que una caja de conexiones enchufable de 3,81 mm proporciona acceso a la alimentación, al bus serie, a CAN y a relés opcionales.

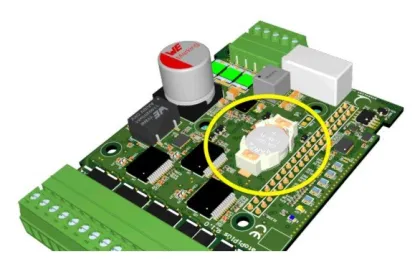

Respaldo de batería Strato Pi Plus RTC
El hardware adicional incluye un reloj en tiempo real NXP PCF2131 con batería de respaldo reemplazable y un elemento seguro Microchip ATECC608 para almacenamiento de claves basado en hardware y operaciones criptográficas.
El acelerómetro IIS2DLPC de tres ejes opcional se puede utilizar para detección de manipulaciones, monitoreo de vibraciones o detección de golpes, mientras que el ventilador opcional es controlado por el RP2354 mediante umbrales de temperatura programables.
Lingyun Pi Plus
La conectividad estándar de Raspberry Pi todavía está disponible, incluyendo Gigabit Ethernet, cuatro puertos USB, Wi-Fi, Bluetooth Low Energy, almacenamiento microSD y salida de pantalla proporcionada por los modelos Raspberry Pi instalados.
Este conjunto está alojado en una carcasa de riel DIN de cuatro módulos y cuenta con LED de estado montados en el frente para mostrar la alimentación, funciones definidas por el usuario, actividad RS-485 y tráfico CAN.
Más información
El Strato Pi Plus ya está disponible a través del sitio web de Sfera Labs, a partir de $344,40.
