Nordic Semiconductor ha ampliado su serie nRF54L con el nRF54LC10A, un SoC multiprotocolo de nivel básico dirigido a dispositivos IoT compactos y económicos. El chip integra un coprocesador Arm Cortex-M33 de 128 MHz, RISC-V de 128 MHz, memoria no volátil de 1 MB, RAM de 192 KB y una radio de 2,4 GHz que admite Bluetooth LE, Thread, Zigbee, Matter y protocolos propietarios.
Cortex-M33 incluye FPU, instrucciones DSP, soporte MPU y Arm TrustZone, mientras que el coprocesador RISC-V está diseñado para periféricos definidos por software y tareas críticas en el tiempo que se pueden descargar desde el procesador principal.
La conectividad inalámbrica incluye Bluetooth LE con detección de canales, IEEE 802.15.4 para Thread, Zigbee y Matter y un modo patentado de 2,4 GHz que admite velocidades de datos de hasta 4 Mbps.
Nordic enumera una potencia de transmisión máxima de +4 dBm, una sensibilidad de -97 dBm para Bluetooth LE 1 Mbps y una sensibilidad de -101 dBm para IEEE 802.15.4. El consumo de corriente estimado es de 4,0 mA en modo de recepción Bluetooth LE y de 5,8 mA cuando se transmite a 0 dBm.

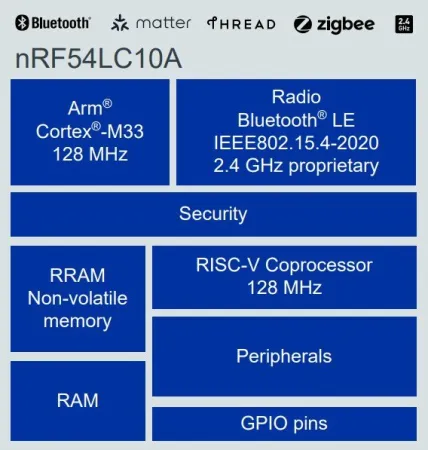

Características principales del nRF54LC10A
este nRF54LC10A También se incluye un modo de hibernación para productos con requisitos de almacenamiento o vida útil a largo plazo. Nordic enumera la corriente de suspensión en aproximadamente 30 nA, mientras que el consumo de energía al apagar el sistema se estima en 0,5 μA.
El soporte de periféricos incluye tres interfaces seriales que soportan SPI, TWI/I2C y UART, así como un SAADC de ocho canales, siete temporizadores de 32 bits, RTC global, temporizador de vigilancia, detección de temperatura y funciones de comparación.

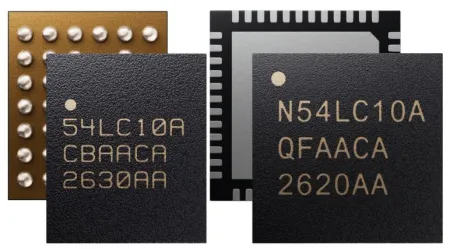

Opciones de embalaje nRF54LC10A
Las características de seguridad incluyen Arm TrustZone, arranque seguro, almacenamiento seguro, detección de manipulaciones, administración de claves y un motor criptográfico con protección contra fugas de canal lateral. El componente también admite acceso de depuración autenticado y protección contra muchas formas de ataques físicos.
El nRF54LC10A está disponible en tres versiones de paquete. Las versiones CSP29 y CSP39 miden aproximadamente 1,93 x 2,29 mm, mientras que el paquete QFN48 mide 6 x 6 mm. CSP29 proporciona 12 GPIO, CSP39 proporciona 20 GPIO y QFN48 proporciona hasta 31 GPIO.

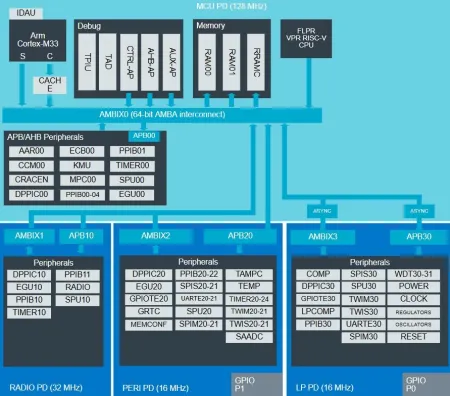

diagrama de bloques nRF54LC10A

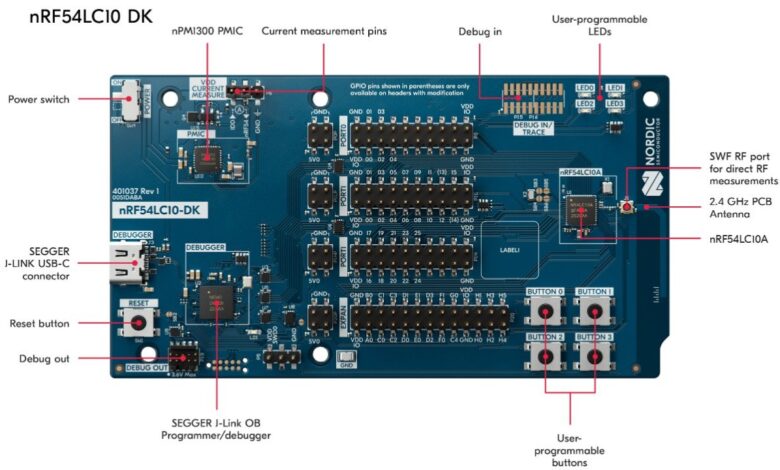

Nordic también lanzó el nRF54LC10 DK para evaluar SoC inalámbricos. La placa de desarrollo expone las E/S del dispositivo a través de encabezados e incluye una antena PCB de 2,4 GHz, un conector SWF RF para mediciones directas de RF y pines de medición de corriente para análisis de energía.
La placa integra el programador/depurador OB SEGGER J-Link con conectividad USB-C, así como interfaces de entrada y salida de depuración. También se proporcionan cuatro LED y cuatro botones programables por el usuario, mientras que se pueden utilizar dos interfaces UART a través del puerto serie virtual. La administración de energía en el kit de desarrollo incluye el PMIC nPM1300 de Nordic, así como un interruptor de encendido y un botón de reinicio.
nRF54LC10 DK Descripción general
Para el desarrollo de software, nRF Connect SDK, nRF Connect for Desktop y nRF Connect for VS Code son compatibles con el nRF54LC10 DK. Nordic también enumera el soporte de nRF Cloud para actualizaciones FOTA, depuración remota y monitoreo del rendimiento.
Las especificaciones del SoC nRF54LC10A enumeradas incluyen:
- procesador:
- BRAZO Cortex-M33 de 128MHz
- Compatibilidad con FPU, DSP, MPU y TrustZone
- Coprocesador RISC-V de 128MHz
- memoria:
- Inalámbrico:
- Bluetooth de baja energía
- Detección de canal Bluetooth
- IEEE 802.15.4 para subprocesos, Zigbee y materia
- Modo propietario de 2,4 GHz hasta 4 Mbps
- radio:
- Hasta +4 dBm de potencia de transmisión
- -97dBm Bluetooth LE 1M de sensibilidad
- -Sensibilidad IEEE 802.15.4 de -101 dBm
- Entrada/salida:
- 3 SPI/TWI/UART
- SAADC de 8 canales
- reloj mundial en tiempo real
- 7 temporizadores de 32 bits
- temporizador de vigilancia
- sensor de temperatura
- Comparadores y Comparadores de Baja Potencia
- Seguridad:
- Zona de confianza del brazo
- Arranque seguro y almacenamiento seguro
- Detección de manipulación
- Motor de cifrado con protección de canal lateral
- fortaleza:
- Alimentación de 1,7 V a 3,6 V y voltaje GPIO
- Temperatura de trabajo:
- combinación:
- CSP29: 1,93 x 2,29 mm, 12 GPIO
- CSP39: 1,93 x 2,29 mm, 20 GPIO
- QFN48: 6 x 6 mm, hasta 31 GPIO
Más información
este nRF54LC10A Actualmente está disponible a través de un muestreo inicial basado en proyectos y se espera que entre en producción en el segundo trimestre de 2027, dijo Nordic. nRF54LC10DK También está disponible mediante muestreo temprano, y se espera una disponibilidad general en el primer trimestre de 2027. El precio del SoC y el kit de desarrollo aún no figuraba en el momento de la publicación.
