La última placa de desarrollo de papel electrónico de LILYGO combina ESP32-S3 con una pantalla de 4,7 pulgadas, que proporciona una resolución de 960 × 540 y 16 niveles de gris. La placa también incluye monitoreo de batería, almacenamiento extraíble y conectividad Wi-Fi y BLE para pantallas de información portátiles y proyectos integrados inalámbricos.
La placa funciona con el microcontrolador ESP32-S3, que cuenta con un procesador Xtensa LX7 de doble núcleo que funciona a hasta 240 MHz, junto con 16 MB de memoria flash y 8 MB de PSRAM. Wi-Fi integrado de 2,4 GHz y Bluetooth Low Energy admiten comunicación inalámbrica, lo que permite que las aplicaciones recuperen datos remotos y actualicen el contenido de la pantalla.

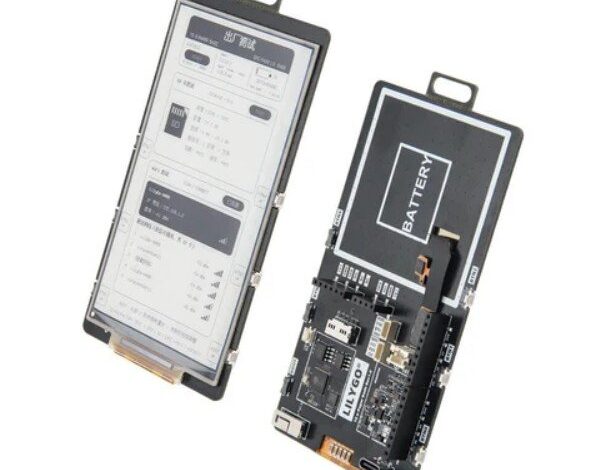

Vistas frontal y posterior básica del papel electrónico T5
Esta placa base utiliza una pantalla de papel electrónico ED047TC1 de 4,7 pulgadas con una resolución de 960 × 540 y 16 niveles de gris. Una interfaz paralela de 8 bits conecta el panel al ESP32-S3 y proporciona señales dedicadas para la sincronización de la visualización y el control de potencia. Las pantallas reflectantes no requieren energía constante para mantener el contenido visible y admiten aplicaciones donde las actualizaciones de la pantalla son poco frecuentes.
El panel ED047TC1 también aparece en el kit de ensamblaje M5Stack PaperDIY recientemente informado, que también utiliza una pantalla en escala de grises de 4,7 pulgadas y un procesador ESP32-S3. Sin embargo, la placa LILYGO utiliza un enfoque de integración de periféricos diferente, integrando un expansor de E/S y hardware de monitoreo de batería dedicado en lugar del conector de expansión FPC y el chip de administración de energía M5PM1 diseñado por M5Stack.

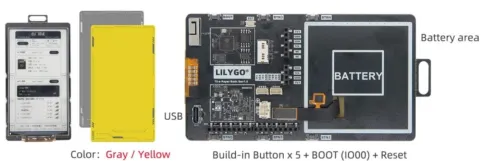

Papel electrónico T5 multivista básico
El hardware adicional incluye una ranura para tarjeta microSD a través de SPI, un expansor de E/S XL9555 y un indicador de carga de batería AXP2602. Ambos chips se comunican a través de I2C, y el XL9555 administra las entradas periféricas, incluidos cinco botones de usuario. AXP2602 monitorea el voltaje, la corriente, el estado de carga y el estado de la batería.
El T5 e-Paper Basic también cuenta con botones de ARRANQUE y RESET dedicados, un puerto USB tipo C para alimentación y programación, y una conexión para una batería de litio de una sola celda. ESP32-S3 administra la potencia de la pantalla y aumenta las señales de habilitación a través de GPIO45 y GPIO46, lo que permite que el firmware controle el circuito de papel electrónico según sea necesario.
Contenido del embalaje básico del papel electrónico T5.
En cuanto al software, LILYGO mantiene un proyecto PlatformIO para Visual Studio Code, que incluye la biblioteca de gráficos M5GFX para renderizado de pantalla y SensorLib para comunicarse con dispositivos AXP2602 y XL9555. Aunque PlatformIO sigue siendo el entorno de desarrollo recomendado, el desarrollo de Arduino IDE también se puede realizar utilizando una configuración de placa ESP32-S3 equivalente.
Disposición básica de pines de papel electrónico T5
incidental GitHub El repositorio contiene ejemplos que cubren la representación de papel electrónico, patrones en escala de grises, manipulación de tarjetas SD, escaneo de Wi-Fi y monitoreo de batería. Una aplicación de prueba de fábrica verifica la pantalla, los botones, el almacenamiento, la conectividad inalámbrica y la energía de la batería, mientras que una demostración de la insignia de empleado muestra cómo el panel muestra detalles de identificación, gráficos y códigos QR.
Más información
lirio Versión básica de papel electrónico T5 El precio en la web de LILYGO es 34,04$.
