NanoPi M6V2 es un SBC compacto con salida HDMI de 8K, cámara MIPI dual e interfaces de pantalla, compatibilidad con SSD NVMe y 6 TOPS de rendimiento de IA. La placa apunta a aplicaciones informáticas de vanguardia, como sistemas NAS livianos, puertas de enlace domésticas inteligentes, señalización digital y reproductores multimedia portátiles.

El RK3588S integra cuatro núcleos Arm Cortex-A76 que funcionan hasta 2,4 GHz y cuatro núcleos Cortex-A55 que funcionan hasta 1,8 GHz. La GPU Arm Mali-G610 MP4 maneja gráficos, mientras que la NPU integrada admite cargas de trabajo de inferencia INT4, INT8, INT16 y FP16. M6V2 ofrece actualmente 8 GB de memoria LPDDR5 de 64 bits que funciona a 2400 MHz.

Se puede agregar almacenamiento local mediante un módulo eMMC 5.1 extraíble, una tarjeta microSD o un SSD NVMe. El zócalo eMMC admite el modo HS400 y la interfaz microSD admite SDR104. Las conexiones PCIe 2.1 ×1 se enrutan a ranuras M.2 Key-M adecuadas para unidades NVMe 2280.

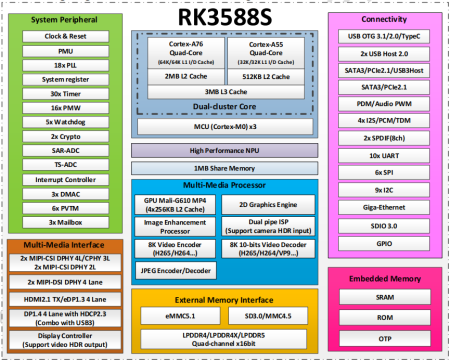

Diagrama de bloques de RK3588S

El segundo conector M.2 adopta el formato Key-E 2230 y proporciona señales PCIe 2.1 ×1 y USB 2.0 para módulos Wi-Fi y Bluetooth. También se puede agregar conectividad inalámbrica a través de un adaptador USB compatible basado en conjuntos de chips Realtek y MediaTek seleccionados.

El conector de pantalla principal de la placa es un puerto HDMI 2.1, capaz de generar resoluciones de hasta 7680 × 4320 a 60 Hz. También se proporcionan dos conectores MIPI-DSI de cuatro canales, que admiten el funcionamiento MIPI D-PHY 2.0 o C-PHY 1.1.

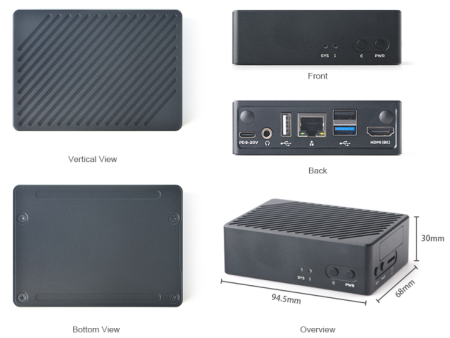

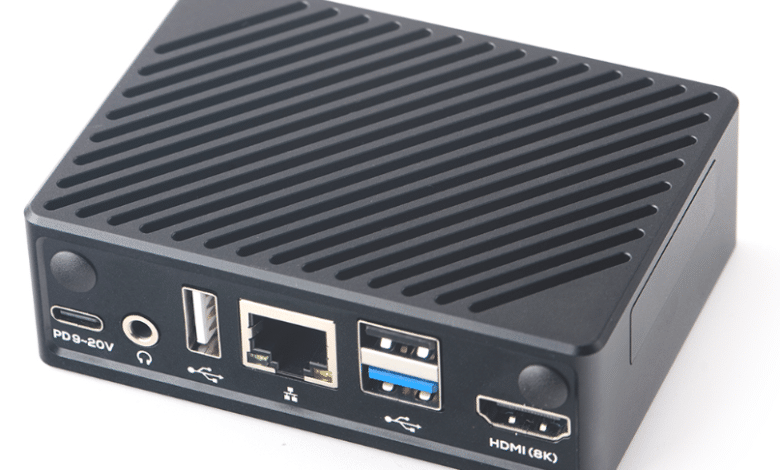

Caja Metálica NanoPi M6V2

Las conexiones de la cámara se manejan mediante dos interfaces MIPI de cuatro canales. Uno es un conector MIPI-CSI tradicional y el otro admite configuraciones MIPI-CSI D/C-PHY y disposiciones de cámaras sincronizadas compatibles.

Proporciona acceso a la red a través de una interfaz Gigabit Ethernet utilizando el transceptor Realtek RTL8211F. El puerto USB externo consta de 1 conector USB 3.0 tipo A y 2 conectores USB 2.0 tipo A.

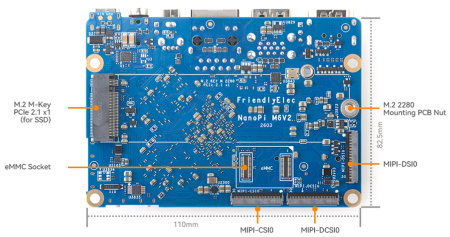

Vista inferior del NanoPi M6V2

El puerto USB tipo C proporciona alimentación y también se puede utilizar durante la instalación del firmware. El rango de entrada admitido se amplía de 6 V a 20 V mediante una fuente de alimentación USB, y FriendlyELEC recomienda utilizar una fuente de alimentación de 65 W para cargas de sistema más pesadas.

El encabezado de expansión de 30 pines cuenta con GPIO de 3,3 V e interfaces multiplexadas para SPI, UART, I²C, S/PDIF y PWM. Contiene un conector TTL UART de tres pines independiente para la depuración en serie.

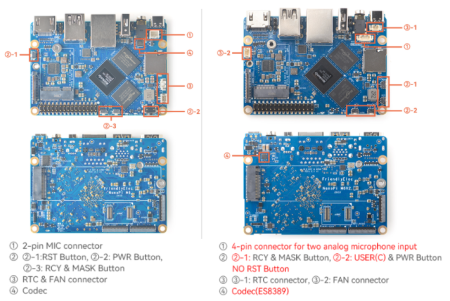

Comparación NanoPi M6V2 – M6

Una de las revisiones más importantes en comparación con el NanoPi M6 original es el cambio al códec de audio ES8389. El M6V2 ofrece un conector para auriculares estéreo de 3,5 mm y un conector de cuatro pines de 1,25 mm para entrada de micrófono analógico.

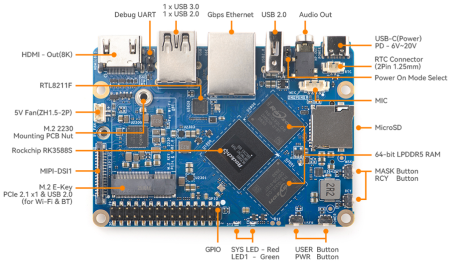

Vista superior del NanoPi M6V2

Las opciones del sistema operativo incluyen Ubuntu 24.04 con GNOME y Wayland, Ubuntu 22.04 LTS, Debian 13 «Trixie», Debian 12, FriendlyCore 20.04 con Qt 5, Android 14, Buildcker, OpenxiaVault 7, ProxmoxW. 25.12.

ELEC amigable proporciona Wikipedia Incluye instrucciones de instalación, distribución de pines de conectores, imágenes de software, scripts de compilación, código fuente principal de Linux 6.1 LTS, esquemas y archivos CAD mecánicos.

Las especificaciones enumeradas para el NanoPi M6V2 incluyen:

• procesador:
  • SoC Rockchip RK3588S
    • 4× Cortex-A76 (hasta 2,4 GHz) + 4× Cortex-A55 (hasta 1,8 GHz)
    • GPU Mali-G610 MP4
    • 6.0 NPU superior con IA
• memoria:
  • Hasta 32 GB LPDDR5 de 64 bits a 2400 MHz
• Almacenamiento:
  • Zócalo eMMC integrado (modo HS400)
  • Ranura para tarjeta microSD (modo SDR104)
• expansión:
  • 1 × ranura M.2 Key-M 2280
    PCIe 2.1 ×1 para SSD NVMe
  • 1 × ranura M.2 Key-E 2230
    PCIe 2.1×1 y USB 2.0
• anexo:
  • 1 × HDMI 2.1 (hasta 8K a 60 Hz)
  • Conector MIPI-DSI de 2 × 4 carriles
• cámara:
  • 1× conector MIPI-CSI de 4 carriles
  • 1 × conector PHY MIPI-CSI D/C de 4 carriles
• redes:
  • 1× puerto Gigabit Ethernet (Realtek RTL8211F)
• Entrada/salida:
  • Conector GPIO de 30 pines (lógica de 3,3 V)
  • Encabezado de depuración TTL UART de 3 pines
• USB:
  • 1 × puerto host USB 3.0 tipo A
  • 2 puertos host USB 2.0 tipo A
  • 1× USB Type-C (entrada de alimentación y flash)
• Sonido:
  • 1 × conector para auriculares estéreo de 3,5 mm
  • 1 × conector de micrófono analógico dual de 4 pines y 1,25 mm
  • Códec de audio ES8389
• Otras características:
  • Botones de encendido, usuario, bloquear y reanudar
  • Receptor de infrarrojos de 38 kHz
  • Conector RTC de 2 pines y conector de ventilador PWM de 5 V
• fortaleza:
  • Entrada de alimentación USB (6 V a 20 V CC)
• Temperatura de trabajo:
• Mecánico:
  • 90×62×1,6 mm (PCB de 8 capas)
