M5Stack ha lanzado tres pequeños productos dedicados al desarrollo de IoT inalámbrico, automatización industrial y control integrado portátil. La línea de productos incluye el módulo Stamp-C5 con conectividad Wi-Fi 6 de doble banda y IEEE 802.15.4, el módulo de expansión StamPLC IO aislado y el kit de desarrollo portátil StickC Plus SE de menor costo.
ESP32-C5HF4 basado en Stamp-C5 Espressif con dimensiones de 17,6 × 19,1 × 3,4 mm. El dispositivo combina un procesador RISC-V de 32 bits de un solo núcleo que funciona a hasta 240 MHz, 384 KB de SRAM y 4 MB de memoria flash. La compatibilidad inalámbrica incluye Wi-Fi 6 de 2,4 GHz y 5 GHz, Bluetooth 5 de bajo consumo e IEEE 802.15.4 para aplicaciones Zigbee y Thread.
El módulo incluye un conector USB tipo C para alimentación y programación, y admite entrada de batería de 3,7 V. El CI de carga SGM40567 proporciona una corriente de carga de aproximadamente 200 mA, mientras que M5Stack enumera un consumo de energía en modo de suspensión profunda de aproximadamente 13 μA cuando se alimenta con batería.

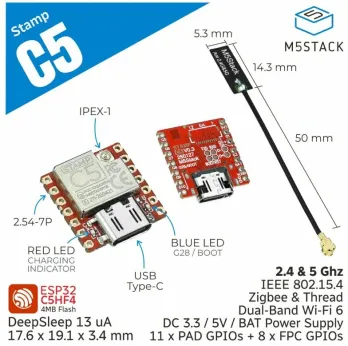

Sello-C5
Se proporciona un conector IPEX-1 para la antena externa y cuenta con un duplexor LFD182G45DCHD481, lo que permite que las radios de 2,4 GHz y 5 GHz compartan la misma antena. Este módulo expone un total de 19 GPIO, 11 a través de almohadillas de borde de 2,54 mm y 8 a través de la interfaz FPC trasera de 12 pines y 0,5 mm de paso.
Dos LED integrados proporcionan el estado de carga y arranque. El LED rojo parpadea mientras la batería se está cargando y se apaga cuando se completa la carga, mientras que el LED azul está conectado al GPIO28 y también sirve como luz indicadora de encendido.

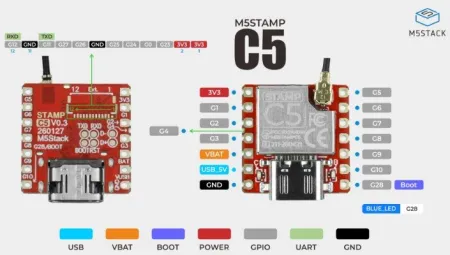

Disposición de pines Stamp-C5
Mientras tanto, StamPLC IO es un módulo de expansión aislado eléctricamente diseñado específicamente para la plataforma StamPLC de la empresa. Combina dos canales de adquisición analógicos, dos salidas de relé de estado sólido y una salida de relé mecánico en una carcasa compatible con riel DIN.
uno STM32G030F6P6 El microcontrolador gestiona los canales de entrada, salidas de relé, selección de direcciones y comunicación I2C. El interruptor DIP de cuatro posiciones permite configurar la dirección de 0x20 a 0x2F, lo que permite que varios módulos funcionen en el mismo bus.
Stan PLC IO
Dos canales analógicos admiten sensores activos con salida de voltaje de 0-10 V o salida de corriente de 0-20 mA. La adquisición de señales se procesa a través del monitor INA226AIDGSR y dos salidas basadas en MOS pueden conmutar cargas de CC entre 0 y 60 V hasta 2,5 A.

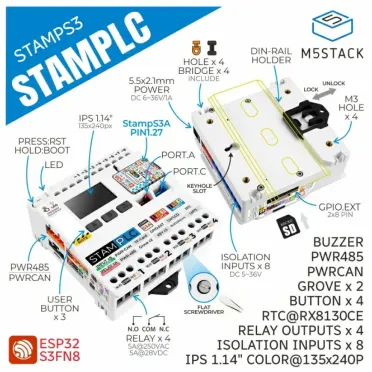

Controlador PLC M5Stamp
El relé mecánico independiente SRD-5VDC-SL-C ofrece terminales normalmente cerrados, comunes y normalmente abiertos y admite cargas de conmutación de hasta 250 VCA (5 A) o 28 V CC (5 A). El aislador digital CA-IS3020S y el módulo de alimentación aislado B0505M-2WR3 separan el lado de comunicación I2C de los circuitos de señal y alimentación de campo.
El módulo también incluye LED de estado, circuitos de protección de entrada y salida y admite montaje en riel DIN o orificio de montaje. Sus dimensiones son 51,4 × 80,0 × 27,1 mm y su peso de lista es 62,1 g.

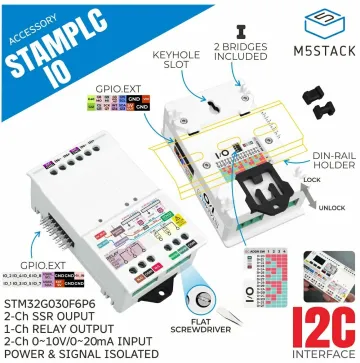

Vista superior y vista inferior de StamPLC IO

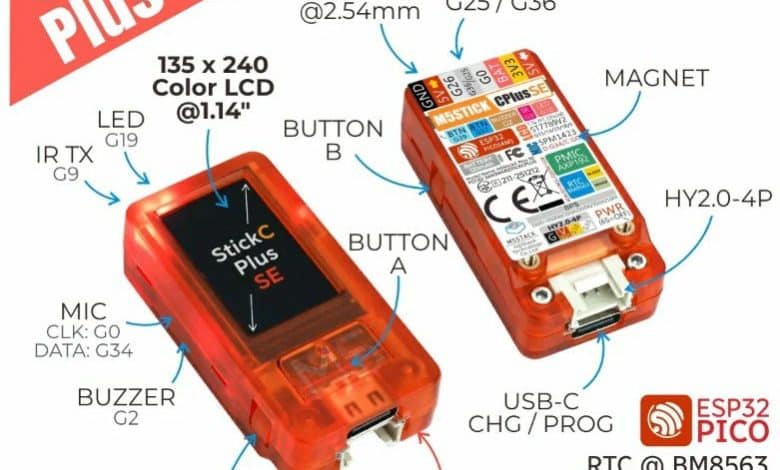

El último miembro de la línea de productos es el StickC Plus SE, una versión de menor costo del StickC Plus que conserva la carcasa compacta, la pantalla a color, la conectividad Wi-Fi y múltiples periféricos integrados, al tiempo que elimina la IMU de seis ejes.
El dispositivo se basa en el ESP32-PICO-D4 y combina un procesador Xtensa LX6 de doble núcleo que funciona a hasta 240 MHz, 520 KB de SRAM y 4 MB de memoria flash. La conectividad inalámbrica se proporciona a través de Wi-Fi de 2,4 GHz.

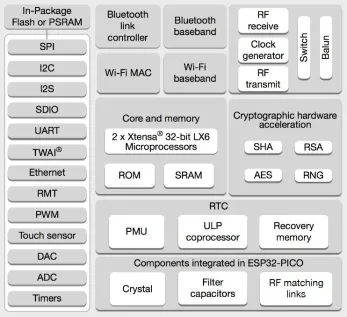

Diagrama de bloques ESP32-D4
El frente utiliza una pantalla LCD TFT de 1,14 pulgadas con una resolución de 135×240 píxeles y un controlador ST7789V2. Otras características integradas incluyen un transmisor de infrarrojos, un reloj en tiempo real BM8563, un micrófono PDM SPM1423, un zumbador pasivo, un LED de estado rojo y dos botones programables.
Alimentado por USB Type-C o una batería de litio integrada de 3,7 V y 120 mAh administrada por el IC de administración de energía AXP192. Se puede ampliar a través de la interfaz Hat de 2,54 mm de ocho pines y el conector HY2.0 de cuatro pines.

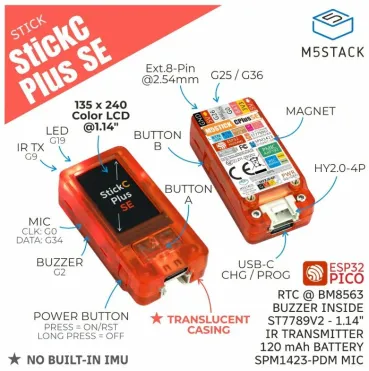

Vista superior y vista inferior del M5StickC PLUS SE
El estuche naranja transparente también incluye una superficie posterior magnética para sujetar el dispositivo a objetos metálicos. Dado que la versión SE omite la IMU MPU6886 en el StickC Plus estándar, es adecuada para proyectos que no requieren detección de movimiento u orientación.
M5Stack proporciona soporte y documentación de Arduino para los tres productos, así como soporte de software adicional para StickC Plus SE a través de UIFlow 1, UIFlow 2, ESP-IDF y PlatformIO.
M5StickC PLUS SE
Más información
este Sello-C5 El precio de cotización es de $6,50, mientras que Sello-C5 DIP La versión incluye un conector FPC y dos conectores de siete pines de 2,54 mm y se vende por 7,50 dólares. este Stan PLC IO Con un precio de $19.95, y Palo C más SE El precio de lista es $19.00.
