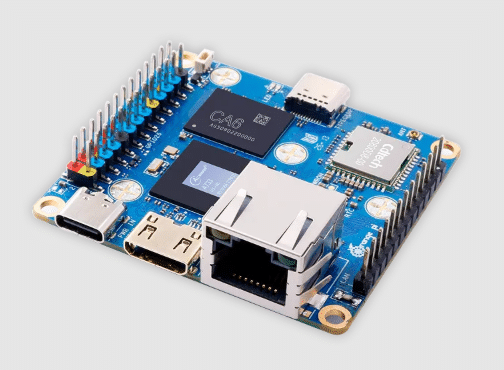

Orange Pi mostró el Orange Pi Zero 4, una computadora compacta de placa única basada en el SoC Allwinner A733. La placa base combina una CPU Arm octa-core, GPU PowerVR, NPU 3 TOPS, hasta 16 GB de memoria LPDDR5/LPDDR4X/LPDDR4, Gigabit Ethernet, Wi-Fi 6, Bluetooth 5.4 y múltiples interfaces de pantalla y cámara en un factor de forma de 50 x 55 mm.
este Allwinner A733 Adopta una configuración de CPU heterogénea, con 2 núcleos Cortex-A76 y 6 núcleos Cortex-A55, con una frecuencia principal de hasta 2,0 GHz. Los gráficos son manejados por la GPU Imagination PowerVR BXM-4-64 MC1, mientras que la NPU integrada ofrece hasta 3 TOPS de aceleración de IA y admite cargas de trabajo de precisión mixta, incluidas INT8 y FP16.

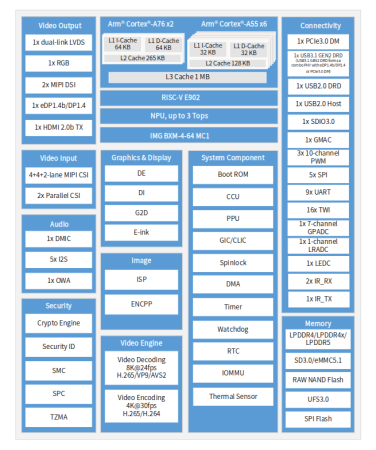

Diagrama de bloques de Allwinner A733
Las opciones de memoria llegan hasta 16 GB e incluyen configuraciones LPDDR5, LPDDR4X y LPDDR4. Para el almacenamiento integrado, Orange Pi enumera opciones eMMC de 8 GB, 16 GB y 32 GB, y opciones UFS de 32 GB, 64 GB y 128 GB. También se proporciona una ranura para tarjetas microSD que admite hasta 128 GB.
Las salidas de pantalla incluyen Mini HDMI que admite hasta 4K a 60 Hz y una interfaz USB Type-C que también admite salida eDP/DisplayPort. La misma conexión tipo C admite la funcionalidad USB 3.1.

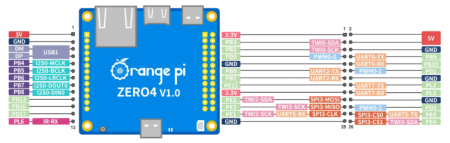

Distribución de pines naranja Pi Zero 4
La placa proporciona dos conectores MIPI CSI de 22 pines, cada uno de los cuales admite cuatro canales de cámara. La capacidad de ampliación está disponible a través de una interfaz FPC de 16 pines con PCIe 3.0 y USB 3.1, así como conectores separados de 13 y 26 pines. El encabezado de 26 pines proporciona acceso a I2C, UART, SPI, PWM y E/S de uso general.

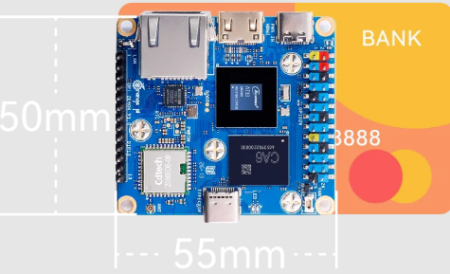

Tarta de Naranja Zero 4 Tamaños
Un encabezado de 13 pines proporciona USB 2.0, audio digital I2S, soporte para micrófono digital TWI, UART, PWM, receptor IR y GPIO, mientras que otras interfaces integradas incluyen un encabezado de ventilador de 2 pines y múltiples conectores FPC en la parte inferior de la placa.
La conexión en red incluye Gigabit Ethernet a través del controlador YT8531C y el puerto RJ45 estándar, así como Wi-Fi 6 integrado y Bluetooth 5.4 con conectores de antena externa.

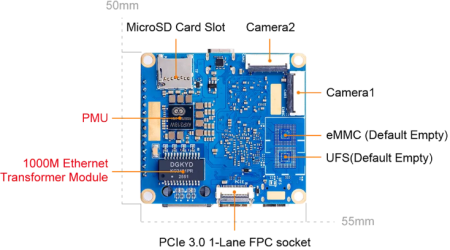

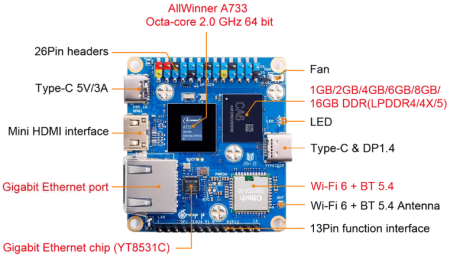

Vista inferior y vista superior de Orange Pi Zero 4
Orange Pi también lista descargar Obtenga manuales de usuario, esquemas, herramientas oficiales, Orange Pi OS, Ubuntu, Debian, Android y código fuente. Sin embargo, al momento de escribir este artículo, el enlace de descarga en la página del producto no parece estar activo todavía.
Especificaciones enumeradas de Orange Pi Zero 4:
- Chip del sistema:
- UPC:
- 2× cuero-A76
- 6× cuero-A55
- hasta 2,0 GHz
- Procesador de gráficos:
- Unidad de procesamiento de redes neuronales:
- Hasta 3 TOPS
- Soporte INT8/FP16
- memoria:
- LPDDR5/LPDDR4X/LPDDR4
- hasta 16 GB
- Almacenamiento:
- Hasta 32 GB eMMC integrados
- UFS opcional: 32GB/64GB/128GB
- ranura para tarjeta microSD
- redes:
- 1 × Gigabit Ethernet
- Controlador Ethernet YT8531C
- Wifi 6
- bluetooth 5.4
- anexo:
- 1 × HDMI
- Hasta 4K a 60 Hz
- 1× USB Type-C, con salida eDP/DisplayPort
- cámara:
- Conector MIPI CSI FPC de 2 × 22 pines
- soporte de 4 carriles
- expansión:
- 1 × placa flexible de 16 pines
- 1 conector GPIO de 26 pines.
- 1 × conector de expansión de 13 pines
- 1 × conector de ventilador de 2 pines
- Sonido:
- Entrada/salida de audio digital I2S
- Interfaz de micrófono digital TWI
- USB:
- USB 3.1 a tipo C
- USB 3.1 a través de FPC de 16 pines
- USB 2.0 mediante conector de expansión de 13 pines
- fortaleza:
- Mecánico:
